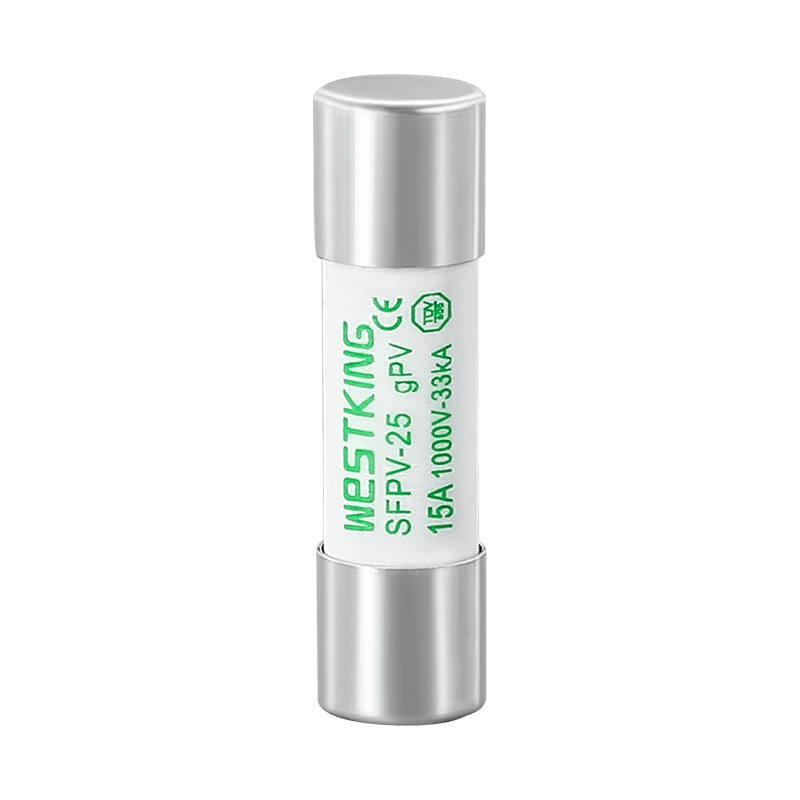

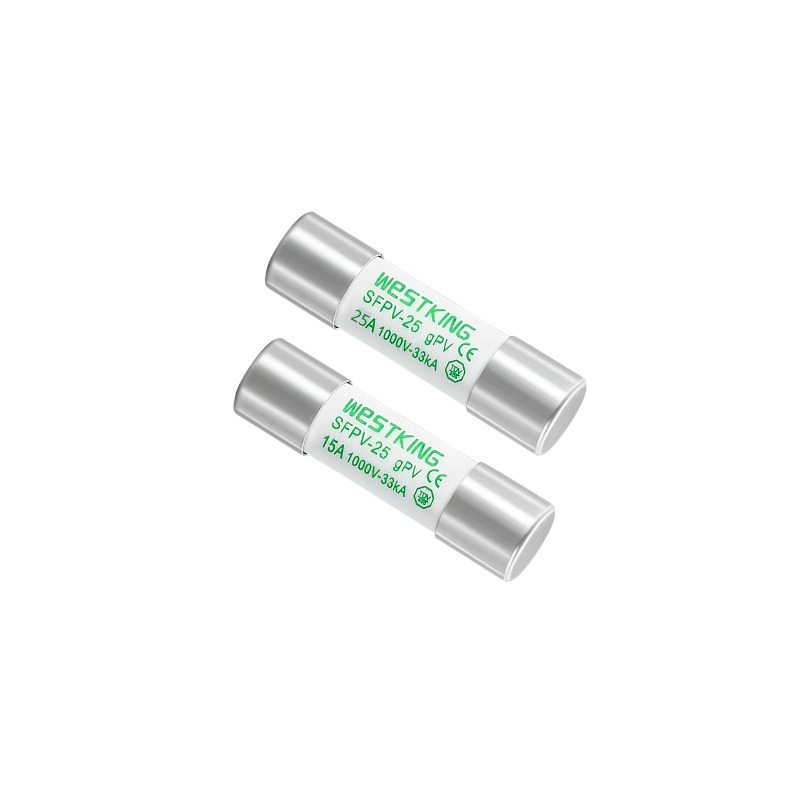

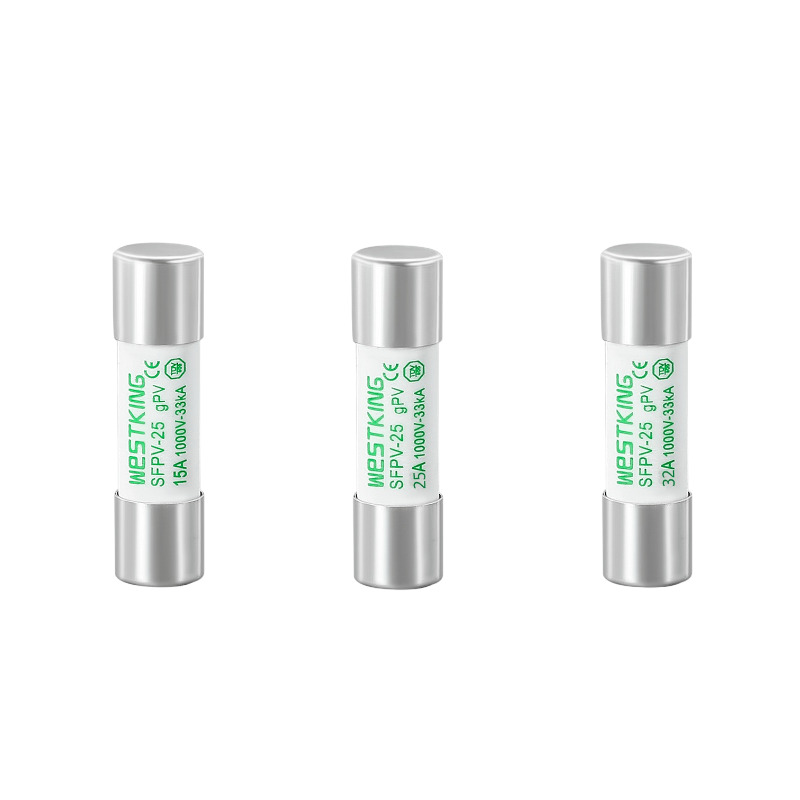

สร้างขึ้นโดยคำนึงถึงระบบไฟฟ้าโซลาร์เซลล์ รุ่น Westking SFPV-25
กลายเป็นซีรีส์ฟิวส์ PV ที่สร้างขึ้นโดยเฉพาะซึ่งออกแบบมาเพื่อรับประกันความปลอดภัยของการติดตั้งระบบไฟฟ้าโซลาร์เซลล์ ด้วยการออกแบบที่ซับซ้อน ฟิวส์ซีรีส์นี้จึงมีความยืดหยุ่นเป็นพิเศษต่อการเปลี่ยนแปลงของอุณหภูมิและการหมุนเวียนของกระแสบ่อยครั้ง จึงช่วยส่งเสริมความทนทานของระบบได้ยาวนานพัฒนาขึ้นมาโดยเฉพาะเพื่อปกป้องระบบไฟฟ้าโซลาร์เซลล์ รุ่น Westking SFPV-25
เป็นซีรีส์ฟิวส์ PV ที่ออกแบบมาเพื่อความปลอดภัยในการใช้งานแผงเซลล์แสงอาทิตย์ โครงสร้างขั้นสูงให้ความต้านทานต่ออุณหภูมิและการหมุนเวียนของกระแสได้ดีเยี่ยม ช่วยยืดอายุการใช้งานของระบบ ด้วยพิกัด 1000VDC รุ่น SFPV-25 มีความสามารถในการทำลายขั้นต่ำที่ต่ำ 1.35 เท่าของค่ากระแสฟิวส์ที่กำหนด ช่วยให้วงจรหยุดชะงักได้อย่างปลอดภัยแม้ภายใต้สภาวะกระแสไฟฟ้าฟอลต์ต่ำทั่วไปที่สร้างโดยอาร์เรย์ PV ปกป้องระบบ PV แบบนอกกริดหรือแบบผูกกริดของคุณจากข้อผิดพลาดของกราวด์ที่ไม่คาดคิดและข้อผิดพลาดของไลน์ด้วยสายฟิวส์ Protection ของ Westking
•พิกัดแรงดันไฟฟ้า: | 1,000Vdc |
•กระแสจัดอันดับ: | 1เอ...32เอ |
•หมวดหมู่การใช้งาน: | จีพีวี |
•พิกัดความสามารถในการทำลาย: | 33 กิโลเอ |
•ระดับการขัดจังหวะขั้นต่ำ: | 1A > 1,45·ใน 2...32A > 1,35·ใน |
•กระแสไฟไม่หลอมละลาย: | 1,13·อิน |
•อุณหภูมิในการจัดเก็บ: | -40°ซ ... 90°ซ |
•อุณหภูมิในการทำงาน : | -40°ซ ... 85°ซ |
•หากอุณหภูมิโดยรอบสูงกว่า 25°C โปรดดูแผนภูมิค่าสัมประสิทธิ์การแก้ไขอุณหภูมิฟิวส์ของ WESTKING และคู่มือผู้ใช้
IEC/EN 60269-1 ข้อต่อฟิวส์ – ข้อกำหนดทั่วไป
IEC/EN 60269-6 ฟิวส์ลิงค์สำหรับระบบไฟฟ้าโซลาร์เซลล์
UL248-19 ข้อต่อฟิวส์ไฟฟ้าโซลาร์เซลล์
เป็นไปตามข้อกำหนด RoHS
ความสามารถในการขัดจังหวะกระแสไฟฟ้าขัดข้องต่ำเป็นพิเศษ
โครงสร้างที่แข็งแกร่งเพื่อยืดอายุการใช้งานของระบบ
ทนทานต่อการหมุนเวียนของอุณหภูมิ
ประสิทธิภาพที่เชื่อถือได้มั่นใจได้ตลอดอุณหภูมิที่สูงมาก
การป้องกันสำหรับโมดูล PV แบบอินไลน์
เหมาะสำหรับการใช้งานกล่องผสม
ใช้ได้กับระบบไฟฟ้าโซลาร์เซลล์ทั้งหมด
ให้การป้องกันที่ระดับสตริง/อาร์เรย์ของระบบ PV
ใช้งานร่วมกับอินเวอร์เตอร์และตัวควบคุมการชาร์จแบตเตอรี่
ทียูวี ซีอี
is09001 iatf16949
จีน
จัดอันดับปัจจุบัน | I2t(A2) | การสูญเสียพลังงาน (w) 1.0 นิ้ว | น้ำหนักสุทธิ | |
ละลาย | กำลังเคลียร์ | |||
1เอ | 5 | 16 | 0.9 | 10ก |
2เอ | 8 | 32 | 1.0 | |
3เอ | 10 | 48 | 1.3 | |
4เอ | 13 | 65 | 1.5 | |
5เอ | 22 | 86 | 1.6 | |
6เอ | 32 | 100 | 1.8 | |
8เอ | 42 | 135 | 2.1 | |
10เอ | 50 | 152 | 2.3 | |
12เอ | 57 | 188 | 2.7 | |
15เอ | 60 | 230 | 3.0 | |
20เอ | 80 | 310 | 3.6 | |
25เอ | 120 | 420 | 4.5 | |
32เอ | 185 | 660 | 5.0 |
คำอธิบาย:
1.ฟิวส์ทำงานได้ตามปกติภายในช่วงอุณหภูมิ -5°C ถึง 40°C และไม่จำเป็นต้องแก้ไขเพิ่มเติม
2.เงื่อนไขการใช้งานที่อนุญาตคือ -40°C ถึง 85°C
3.ภายในช่วงของเงื่อนไขการใช้งานที่อนุญาต โปรดดูตารางนี้
คู่มือนี้มีไว้สำหรับข้อต่อฟิวส์ gPV 1000Vdc 10x38 มม. และตัวยึดฟิวส์ ซึ่งได้รับการออกแบบมาเพื่อวัตถุประสงค์ในการป้องกันการผลิตไฟฟ้าจากเซลล์แสงอาทิตย์
1.สภาพการทำงาน
1.1 อุณหภูมิอากาศโดยรอบ
เงื่อนไขการใช้งานปกติ: อุณหภูมิอากาศโดยรอบไม่เกิน 40°C; อุณหภูมิอากาศโดยรอบเฉลี่ยตลอด 24 ชั่วโมงจะต้องไม่เกิน 35°C โดยวัดค่าเฉลี่ยที่ต่ำกว่าภายในปี อุณหภูมิอากาศแวดล้อมต่ำสุดไม่ต่ำกว่า -5°C เงื่อนไขการใช้งานที่อนุญาต: -40°C ถึง 85°C
1.2 ระดับความสูง
เงื่อนไขการใช้งานปกติ: ระดับความสูงในการติดตั้งไม่เกิน 2,000 ม. เงื่อนไขการใช้งานที่อนุญาต: 2000m ถึง 4500m การแก้ไขพารามิเตอร์ระดับความสูง: ระดับความสูงที่สูงขึ้นส่วนใหญ่จะนำไปสู่การเสื่อมสภาพของฉนวน สภาพการกระจายความร้อนที่ไม่ดี และการเปลี่ยนแปลงของความดันอากาศ
ก) สำหรับระดับความสูงที่เพิ่มขึ้นทุกๆ 100 เมตร อุณหภูมิที่เพิ่มขึ้นของฟิวส์จะเพิ่มขึ้น 0.1k - 0.5k
b) สำหรับระดับความสูงที่เพิ่มขึ้นทุกๆ 100 เมตร อุณหภูมิเฉลี่ยโดยรอบจะลดลงประมาณ 0.5k
ค) โดยทั่วไป ฟิวส์ที่ใช้ในสภาพแวดล้อมเปิดสามารถเพิกเฉยต่อผลกระทบของระดับความสูงต่อกระแสไฟที่กำหนด และยังคงเลือกสภาวะมาตรฐานได้
ง) ฟิวส์ที่ใช้ในสภาพแวดล้อมปิด หากอุณหภูมิอากาศโดยรอบหรืออุณหภูมิภายในของเปลือกหุ้มไม่ลดลงอย่างมีนัยสำคัญตามระดับความสูง และยังสามารถสูงถึงเกิน 40°C ได้ จะต้องลดกระแสไฟที่พิกัดลง สำหรับระดับความสูงที่เพิ่มขึ้นทุกๆ 1,000 เมตร กระแสไฟที่กำหนดจะลดลง 2% - 5%
1.3 สภาพบรรยากาศ
สภาวะการใช้งานปกติ: อากาศสะอาด โดยมีความชื้นสัมพัทธ์ไม่เกิน 50% ที่อุณหภูมิอากาศแวดล้อม 40°C; อนุญาตให้มีความชื้นสัมพัทธ์สูงขึ้นได้ที่อุณหภูมิต่ำกว่า ภายใต้สภาวะเหล่านี้ อาจเกิดการควบแน่นปานกลางเป็นครั้งคราวเนื่องจากการเปลี่ยนแปลงของอุณหภูมิ สภาพการใช้งานปกติ: ไม่มีการควบแน่นอย่างมีนัยสำคัญ โดยมีความชื้นสัมพัทธ์สูงถึง 95%
2.เงื่อนไขการติดตั้ง
ควรติดตั้งฟิวส์ในแนวนอนหรือแนวตั้ง โดยการติดตั้งเฉพาะขึ้นอยู่กับสถานการณ์จริง ระยะห่างไฟฟ้าควรไม่น้อยกว่า 8 มม. และระยะห่างตามผิวฉนวนควรไม่น้อยกว่า 10 มม. หมวดหมู่การติดตั้งของ PV Fuse คือ Class III เงื่อนไขการติดตั้งมีดังนี้:
ก) ในสถานที่ที่ไม่มีการสั่นสะเทือนและการกระแทกอย่างมีนัยสำคัญ
b) ในตัวกลางที่ไม่มีอันตรายจากการระเบิดและไม่มีก๊าซหรือฝุ่นที่สามารถกัดกร่อนโลหะหรือทำลายฉนวน (รวมถึงฝุ่นที่เป็นสื่อกระแสไฟฟ้า)
c) ในสถานที่ที่ไม่มีฝนหรือหิมะบุกรุก
3.วิธีการติดตั้ง:
ก) การติดตั้งรางมาตรฐาน TH35
b) ข้อกำหนดสกรู: M5;
c) แรงบิดในการติดตั้งที่แนะนำ: 2.0 N·m;
ง) ความทนทานต่อแรงบิด: ± 3%
4.บรรจุภัณฑ์และการเก็บรักษา
บรรจุภัณฑ์: ฟิวส์ PV จาก WESTKING มาในกล่องกระดาษลูกฟูกด้านในและกล่องด้านนอก มีป้ายความปลอดภัยสำหรับฝน ทนความชื้น และความเปราะบาง
การเก็บรักษา: อุณหภูมิ: -40°C ถึง 40°C; ความชื้นสัมพัทธ์ไม่เกิน 70% ที่ 40°C, 80% ที่ 30°C และ 90% ที่ต่ำกว่า 20°C; ป้องกันความชื้นหลีกเลี่ยงการสัมผัสกับน้ำของเหลวและการเสียรูปเนื่องจากการดูดซับความชื้น ทนไฟ
5.การใช้และการบำรุงรักษา
ฟิวส์ PV ควรได้รับการทำความสะอาดและบำรุงรักษาอย่างสม่ำเสมอโดยบุคลากรมืออาชีพ ตรวจสอบสภาพของตัวยึดเพื่อให้แน่ใจว่าใช้งานได้อย่างปลอดภัย เมื่อข้อต่อ PV Fuse ละลาย แนะนำให้เปลี่ยนเป็น PV Fuse จาก WESTKING เมื่อเปลี่ยนชิ้นส่วนฟิวส์ โปรดกำจัดฝุ่นและสิ่งปนเปื้อนอื่นๆ ออกจากตัวยึดฟิวส์ PV
โปรดอ่านคู่มือนี้อย่างละเอียด เนื่องจากจะช่วยให้คุณใช้ฟิวส์ได้อย่างเหมาะสม WESTKING New Energy Technology Co., Ltd. ไม่เพียงแต่มอบฟิวส์คุณภาพสูงให้กับลูกค้าของเราเท่านั้น แต่ยังเสนอบริการด้านเทคนิคที่ครอบคลุมเพื่อช่วยผู้ใช้ในการแก้ไขปัญหาความปลอดภัยทางไฟฟ้าอีกด้วย ในฐานะบริษัทแรกในประเทศจีนที่วิจัยและผลิตฟิวส์ DC WESTKING ยังคงมุ่งมั่นที่จะจัดหาผลิตภัณฑ์ฟิวส์ที่เหนือกว่าสำหรับสนามไฟฟ้าพลังงานใหม่
