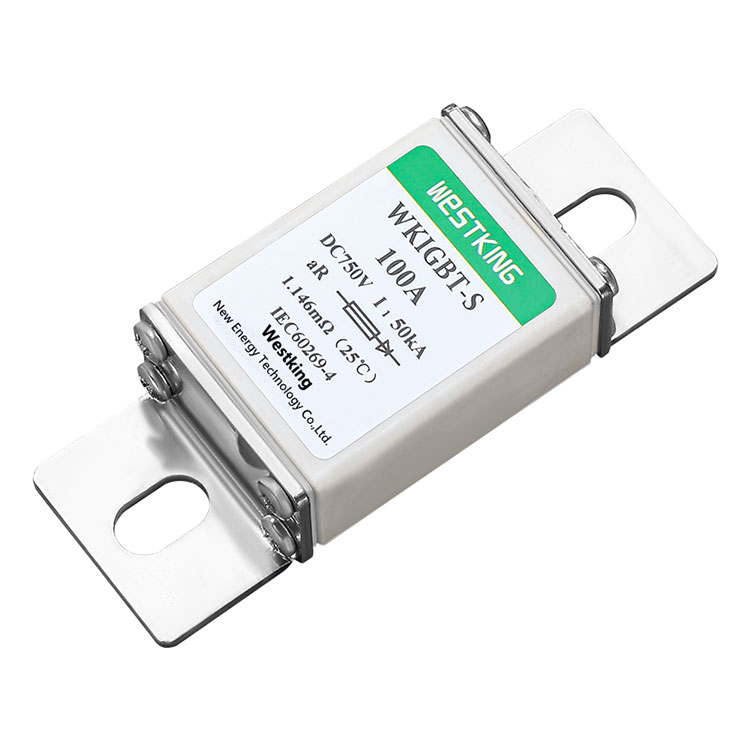

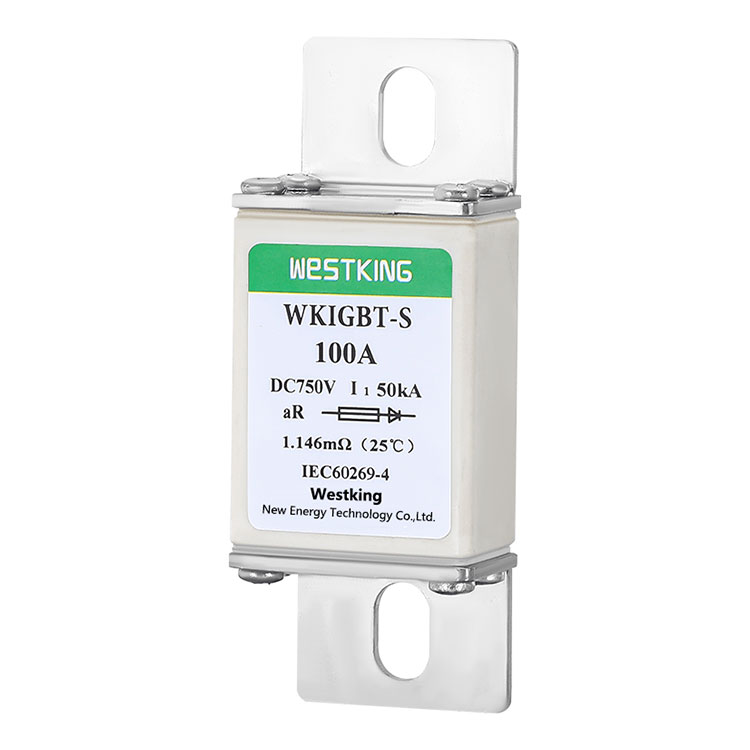

ฟิวส์ลิงค์ WKIGBT-S 750VDC

ฟิวส์ IGBT 750VDC ของ Westkingเป็นฟิวส์ป้องกันที่เชื่อถือได้สูงและโดดเด่น ออกแบบมาโดยเฉพาะสำหรับการป้องกันโมดูล IGBT ฟิวส์นี้เหมาะสำหรับวงจรอินเวอร์เตอร์ IGBT ที่มีพิกัดแรงดันไฟฟ้ากระแสตรงสูงถึง 750V ซึ่งมีค่าความเหนี่ยวนำต่ำที่ ≤15nH ซึ่งช่วยให้สามารถตัดกระแสไฟฟ้าขัดข้องได้อย่างรวดเร็ว ช่วยปกป้องความปลอดภัยของอุปกรณ์ได้อย่างมีประสิทธิภาพ

ส่งคำถาม

รายละเอียดสินค้า

ฟิวส์ IGBT 750VDC ของ Westking เป็นฟิวส์ป้องกันที่เชื่อถือได้สูงและโดดเด่น ออกแบบมาเป็นพิเศษสำหรับการป้องกันโมดูล IGBT ฟิวส์นี้เหมาะสำหรับวงจรอินเวอร์เตอร์ IGBT ที่มีพิกัดแรงดันไฟฟ้ากระแสตรงสูงถึง 750V ซึ่งมีค่าความเหนี่ยวนำต่ำที่ ≤15nH ซึ่งช่วยให้สามารถตัดกระแสไฟฟ้าขัดข้องได้อย่างรวดเร็ว ช่วยปกป้องความปลอดภัยของอุปกรณ์ได้อย่างมีประสิทธิภาพ

ฟิวส์ IGBT 750VDC ของ Westkingมีคุณสมบัติดังต่อไปนี้:

ปิดเครื่องอย่างรวดเร็ว: ตัดกระแสไฟฟ้าอย่างรวดเร็วในระหว่างเกิดข้อผิดพลาด ลดความเสี่ยงต่อความเสียหาย

ตัวเหนี่ยวนำต่ำ: ด้วยค่าตัวเหนี่ยวนำ ≤15nH ช่วยลดสัญญาณรบกวนและความผันผวนของแรงดันไฟฟ้าในวงจร

อัตราแรงดันไฟฟ้าสูง: อัตราแรงดันไฟฟ้า 750V DC ตอบสนองความต้องการของวงจรไฟฟ้าแรงสูง

ความน่าเชื่อถือ: การทดสอบที่เข้มงวดทำให้มั่นใจได้ถึงประสิทธิภาพที่มั่นคงในสภาพแวดล้อมที่รุนแรง

ติดตั้งง่าย: การออกแบบแบบยึดด้วยสลักเกลียวเพื่อการติดตั้งและการใช้งานที่สะดวก

ฟิวส์ IGBT 750VDC ของ Westking เป็นตัวเลือกในอุดมคติสำหรับการปกป้องโมดูล IGBT และวงจรอินเวอร์เตอร์ โดยนำเสนอประสิทธิภาพและความน่าเชื่อถือที่โดดเด่น ทำให้ได้รับการยอมรับในตลาดอย่างกว้างขวาง เมื่อใช้ฟิวส์นี้ โปรดปฏิบัติตามคำแนะนำในการติดตั้งที่เกี่ยวข้อง และตรวจสอบสถานะการทำงานเป็นประจำเพื่อความปลอดภัยของวงจร

ข้อมูลทางเทคนิค

•พิกัดแรงดันไฟฟ้า:	750Vdc
•กระแสจัดอันดับ:	25เอ...250เอ
•หมวดหมู่การใช้งาน:	อาร์
•พิกัดความสามารถในการทำลาย:	50kA

มาตรฐาน

IEC/EN 60269-4

เป็นไปตามข้อกำหนด RoHS

คุณสมบัติหลัก/ข้อดี

ปิดเครื่องอย่างรวดเร็ว: ลดความเสี่ยงของความเสียหายได้อย่างมีประสิทธิภาพโดยการตัดกระแสไฟฟ้าลัดอย่างรวดเร็ว

ตัวเหนี่ยวนำต่ำ: ลดการรบกวนของวงจรและปรับปรุงความเสถียรด้วยค่าตัวเหนี่ยวนำที่ ≤15nH

อัตราแรงดันไฟฟ้าสูง: ตอบสนองความต้องการของวงจรไฟฟ้าแรงสูงด้วยอัตราแรงดันไฟฟ้า 750V DC

ความน่าเชื่อถือ: ทนทานและปรับให้เข้ากับสภาพแวดล้อมที่รุนแรงได้เนื่องจากการทดสอบที่เข้มงวด

ติดตั้งง่าย: การออกแบบสลักเกลียวที่สะดวกสำหรับการติดตั้งและการใช้งานที่ง่ายดาย

แอปพลิเคชัน

ระบบควบคุมอุตสาหกรรม: ปกป้องโมดูล IGBT และวงจรอินเวอร์เตอร์จากความเสียหายที่เกิดจากแรงดันไฟฟ้าเกิน กระแสไฟเกิน และข้อผิดพลาดอื่นๆ

การผลิตไฟฟ้าโซลาร์เซลล์พลังงานแสงอาทิตย์: การปกป้องวงจรอินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์เพื่อปรับปรุงความน่าเชื่อถือและเสถียรภาพของระบบ

พลังงานลม: การปกป้องวงจรไฟฟ้าแรงสูงในชุดเครื่องกำเนิดไฟฟ้ากังหันลม รวมถึงระบบควบคุม เครื่องแปลงกระแสไฟฟ้า และมอเตอร์

การขนส่งทางราง: การปกป้องวงจรไฟฟ้าแรงสูงในตัวแปลงแรงดึง ระบบควบคุมการเบรก และอุปกรณ์สัญญาณราง

อุปกรณ์อิเล็กทรอนิกส์กำลัง: การปกป้องวงจรไฟฟ้าแรงสูงในอุปกรณ์ เช่น ไดรฟ์ความถี่แปรผัน วงจรเรียงกระแส และอุปกรณ์จ่ายไฟแบบสวิตชิ่ง

อุปกรณ์สื่อสาร: การป้องกันวงจรไฟฟ้าแรงสูงในระบบสื่อสาร เช่น การสื่อสารด้วยไฟเบอร์ออปติก และการสื่อสารไร้สาย

อุปกรณ์การแพทย์: การป้องกันวงจรไฟฟ้าแรงสูงเพื่อให้มั่นใจในความน่าเชื่อถือและความปลอดภัยของอุปกรณ์การแพทย์

การบินและอวกาศ: การปกป้องวงจรไฟฟ้าแรงสูงในเครื่องบินและดาวเทียมเพื่อปรับปรุงเสถียรภาพและความน่าเชื่อถือของระบบ

การรับรอง

• is09001 iatf16949

ต้นทาง

จีน

ลักษณะไฟฟ้า

จัดอันดับปัจจุบัน	I2t(A2)		การสูญเสียพลังงาน (w) 1.0 นิ้ว	น้ำหนักสุทธิ
จัดอันดับปัจจุบัน	ละลาย	กำลังเคลียร์	การสูญเสียพลังงาน (w) 1.0 นิ้ว	น้ำหนักสุทธิ
25เอ	23	140	12.0	224ก
32เอ	46	245	13.0
40เอ	72	390	14.0
50เอ	130	690	16.0
63ก	245	1350	16.8
80เอ	450	2340	19.5
100A	790	4100	24.0
125A	1250	6850	28.0
160A	2500	13500	33.0
200A	4300	22500	39.0
250A	7300	38000	46.0
