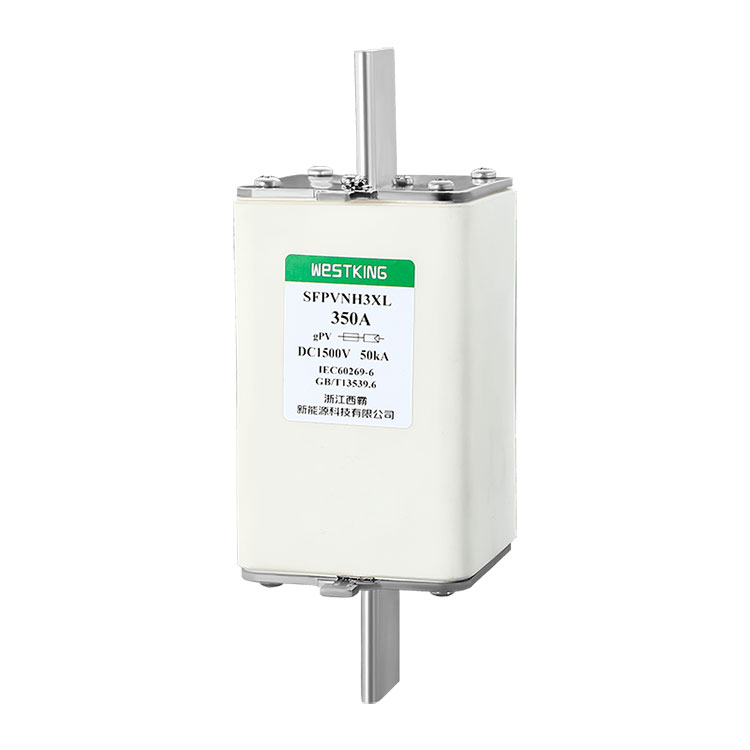

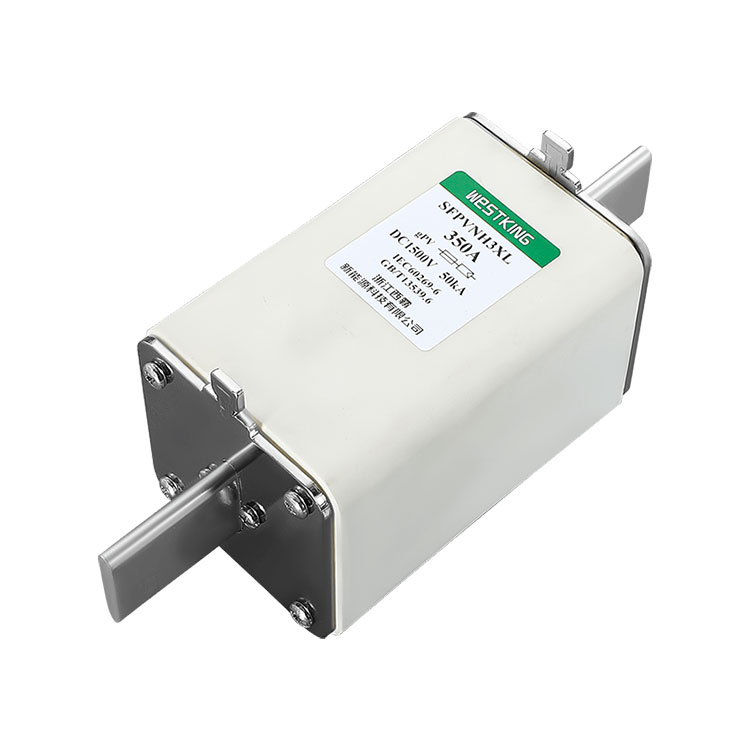

ฟิวส์ลิงค์ NH3XL GPV 1500VDC

ภายในระบบผลิตไฟฟ้าโซลาร์เซลล์ ฟิวส์ของ WESTKINGมีบทบาทสำคัญในการปกป้องวงจรและอุปกรณ์จากความเสียหายที่อาจเกิดขึ้นจากเหตุการณ์กระแสไฟเกินและการลัดวงจร ฟิวส์เหล่านี้พบการใช้งานอย่างกว้างขวางในส่วนต่างๆ ของการตั้งค่าเซลล์แสงอาทิตย์ รวมถึงวงจรสายเซลล์ วงจรอินพุต/เอาท์พุตของอินเวอร์เตอร์ วงจรชาร์จแบตเตอรี่ และวงจรอินเวอร์เตอร์ที่เชื่อมต่อกับกริด

ส่งคำถาม

รายละเอียดสินค้า

ในระบบผลิตไฟฟ้าโซลาร์เซลล์ ฟิวส์ของ WESTKINGส่วนใหญ่ใช้เพื่อป้องกันวงจรและอุปกรณ์จากความเสียหายที่เกิดจากกระแสเกินและกระแสลัดวงจร ฟิวส์เหล่านี้ใช้กันอย่างแพร่หลายในวงจรสตริงเซลล์สุริยะ วงจรอินพุต/เอาท์พุตของอินเวอร์เตอร์ วงจรชาร์จแบตเตอรี่ และวงจรอินเวอร์เตอร์ที่เชื่อมต่อกับกริด ฯลฯ เพื่อปรับปรุงความน่าเชื่อถือและเสถียรภาพของระบบ ฟิวส์ของ WESTKING ทำจากวัสดุคุณภาพสูงและผลิตด้วยงานฝีมืออันประณีต ประสิทธิภาพสูง ติดตั้งง่าย และการออกแบบที่กะทัดรัด ซึ่งสามารถตอบสนองความต้องการของสถานการณ์ที่แตกต่างกัน

ข้อมูลทางเทคนิค

•พิกัดแรงดันไฟฟ้า:	1500Vdc
•กระแสจัดอันดับ:	350A...630A
•หมวดหมู่การใช้งาน:	จีพีวี
•พิกัดความสามารถในการทำลาย:	50kA
•ระดับการขัดจังหวะขั้นต่ำ:	1.35·ใน
•กระแสไฟไม่หลอมละลาย:	1.13·ใน
•อุณหภูมิในการจัดเก็บ:	-40°ซ ... 90°ซ
•อุณหภูมิในการทำงาน :	-40°ซ ... 85°ซ

•เมื่ออุณหภูมิแวดล้อมเกิน 25°C โปรดดูตารางแก้ไขอุณหภูมิฟิวส์ WESTKING Solar

มาตรฐาน

IEC/EN 60269-1 ข้อต่อฟิวส์ – ข้อกำหนดทั่วไป

IEC/EN 60269-6 ฟิวส์ลิงค์สำหรับระบบไฟฟ้าโซลาร์เซลล์

UL248-19 ข้อต่อฟิวส์ไฟฟ้าโซลาร์เซลล์

เป็นไปตามข้อกำหนด RoHS

คุณสมบัติหลัก/ข้อดี

อลูมินาเซรามิกทนแรงดันไฟฟ้าสูง

สามารถขัดจังหวะกระแสไฟลัดต่ำได้

อุณหภูมิที่เพิ่มขึ้นต่ำ

องค์ประกอบฟิวส์ประทับตราอย่างแม่นยำ

การใช้พลังงานต่ำ

แอปพลิเคชัน

อุปกรณ์นี้สามารถใช้งานร่วมกับอินเวอร์เตอร์และตัวควบคุมการประจุแบตเตอรี่ โดยให้การปกป้องโมดูล PV ในไลน์ และเหมาะสำหรับการใช้งานกับกล่องรวมสัญญาณ

เหมาะสำหรับใช้ในระบบไฟฟ้าโซลาร์เซลล์ทั้งหมด โดยให้การป้องกันที่ระดับสตริง/อาร์เรย์ของระบบ PV

การรับรอง

• is09001 iatf16949

ต้นทาง

จีน

ลักษณะไฟฟ้า

จัดอันดับปัจจุบัน	I2t(A2)		การสูญเสียพลังงาน (w) 1.0 นิ้ว	น้ำหนักสุทธิ
จัดอันดับปัจจุบัน	ละลาย	กำลังเคลียร์	การสูญเสียพลังงาน (w) 1.0 นิ้ว	น้ำหนักสุทธิ
350A	44000	136000	80	1600ก
400A	56000	180000	88
450A	60000	260000	95
500A	70000	290000	106
550A	80500	320000	112
630A	89000	370000	126

ลักษณะ t-I

ขนาด (มม.)

A	B	C	D	E	F	G	H
119	114	125	202	32	6	57	74

ฐาน FUSE ที่เข้ากันได้

แผนภูมิค่าสัมประสิทธิ์การแก้ไขอุณหภูมิ

คำอธิบาย:

1.ฟิวส์ทำงานได้ตามปกติภายในช่วงอุณหภูมิ -5°C ถึง 40°C และไม่จำเป็นต้องแก้ไขเพิ่มเติม

2.เงื่อนไขการใช้งานที่อนุญาตคือ -40°C ถึง 85°C

3.ภายในช่วงของเงื่อนไขการใช้งานที่อนุญาต โปรดดูตารางนี้
