NT00 NT1 NT2 NT3 NT4 ฟิวส์ลิงค์

WESTKING NH(NT) FUSE ได้รับการออกแบบให้เป็นฟิวส์ชนิดปลั๊กอิน ได้แก่:

ฐานฟิวส์ (รวมถึงฝาครอบขั้วต่อและตัวป้องกันเฟส)

การเชื่อมต่อฟิวส์เมื่อสัมผัสกับใบมีด

อุปกรณ์เปลี่ยนฟิวส์ (ตัวดึงฟิวส์ HRC แรงดันต่ำ)

ฟิวส์ NH ประเภท "gG" เป็นฟิวส์ที่มีความสามารถในการทำลายเต็มช่วง ใช้เพื่อปกป้องสายเคเบิลและอุปกรณ์ พวกเขาสามารถขัดขวางกระแสไฟกระชากใดๆ ได้ ตั้งแต่กระแสหลอมรวมต่ำสุดไปจนถึงความสามารถในการทำลาย ดังนั้นจึงสามารถใช้เพียงอย่างเดียวในการป้องกันและยังปกป้องอุปกรณ์ไฟฟ้าและการติดตั้งทางอุตสาหกรรมจากผลกระทบของกระแสไฟฟ้าลัดวงจรที่สูงมาก

ข้อมูลทางเทคนิค

มาตรฐาน

IEC60269.1

IEC60269.2

ดิน43620

เป็นไปตามข้อกำหนด RoHS

มีการประกาศ REACH ตามคำขอ

NT00 NT1 NT2 NT3 NT4 ฟิวส์ลิงค์คุณสมบัติหลัก/ข้อดี

ความสามารถในการทำลายสูง

พิกัดต่างๆ สำหรับระดับกระแสและแรงดัน

โครงสร้างที่เรียบง่าย ติดตั้งและบำรุงรักษาง่าย

การปรับตัวต่อสิ่งแวดล้อมที่ดีและความทนทาน

NT00 NT1 NT2 NT3 NT4 ฟิวส์ลิงค์แอปพลิเคชัน

ระบบจำหน่ายไฟฟ้าอุตสาหกรรม:

ระบบไฟฟ้าอาคาร

ระบบไฟฟ้า

ระบบพลังงานทดแทน

การขนส่ง

อุปกรณ์อิเล็กทรอนิกส์และระบบควบคุม

NT00 NT1 NT2 NT3 NT4 ฟิวส์ลิงค์การรับรอง

• is09001 iatf16949 CCC

ต้นทาง

จีน

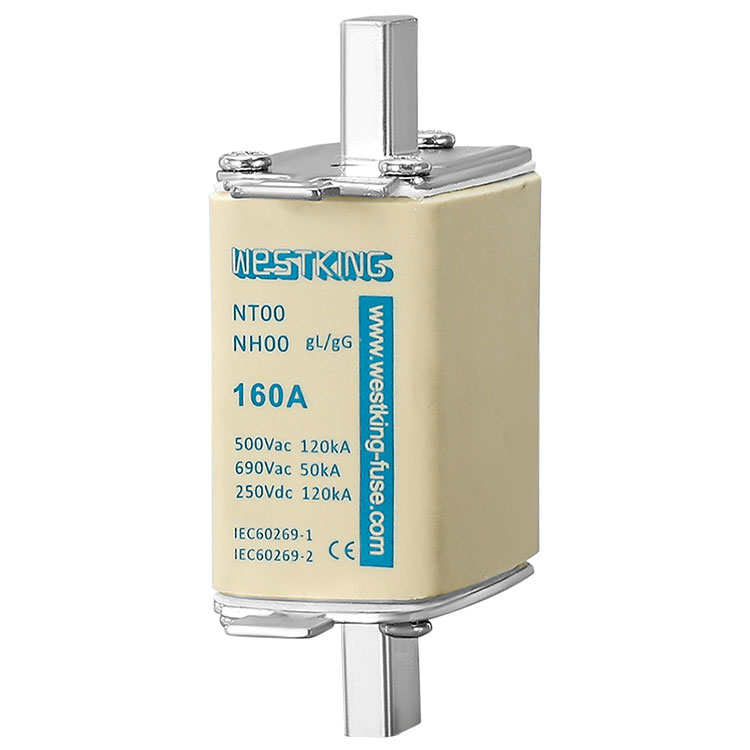

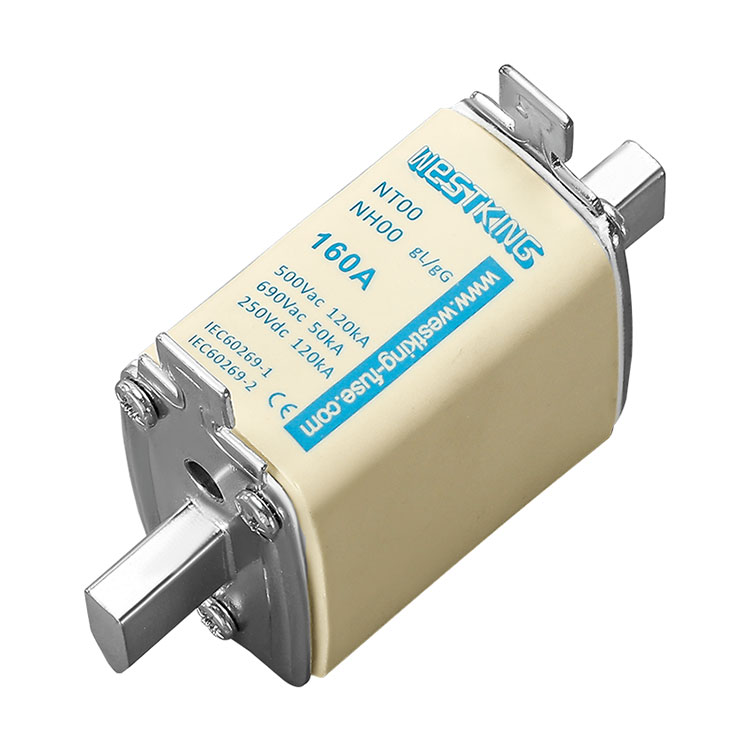

ข้อต่อฟิวส์มีด NH00(NT00)

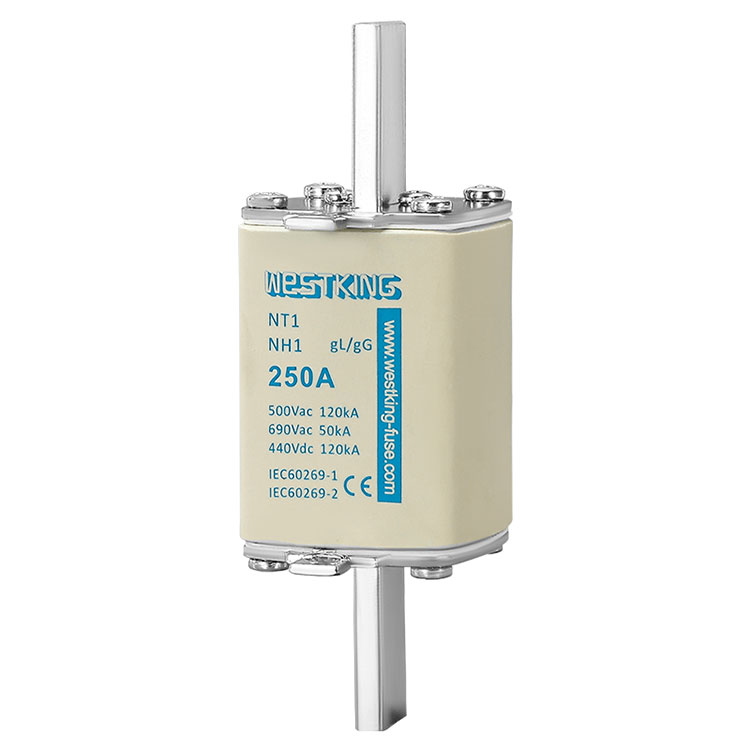

ข้อต่อฟิวส์มีด NH1(NT1)

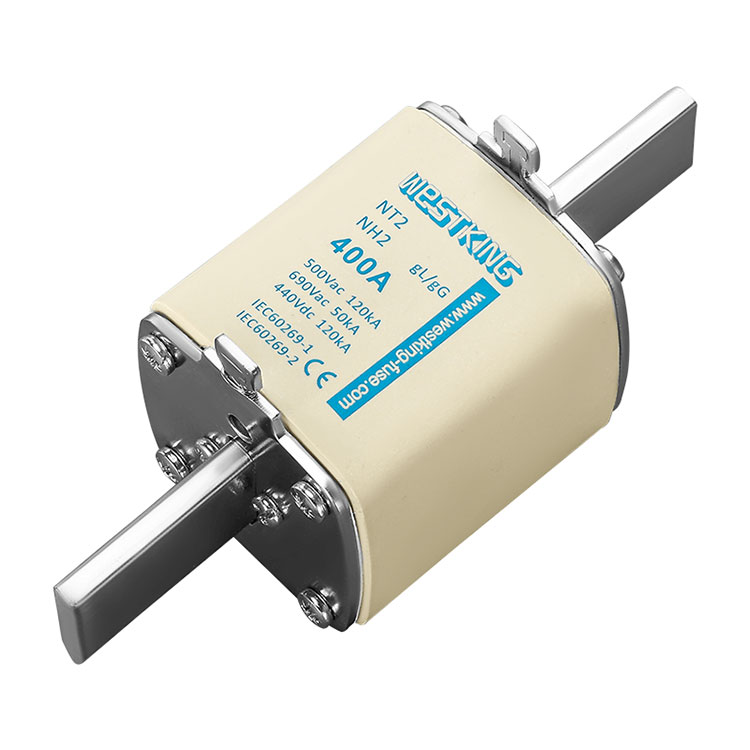

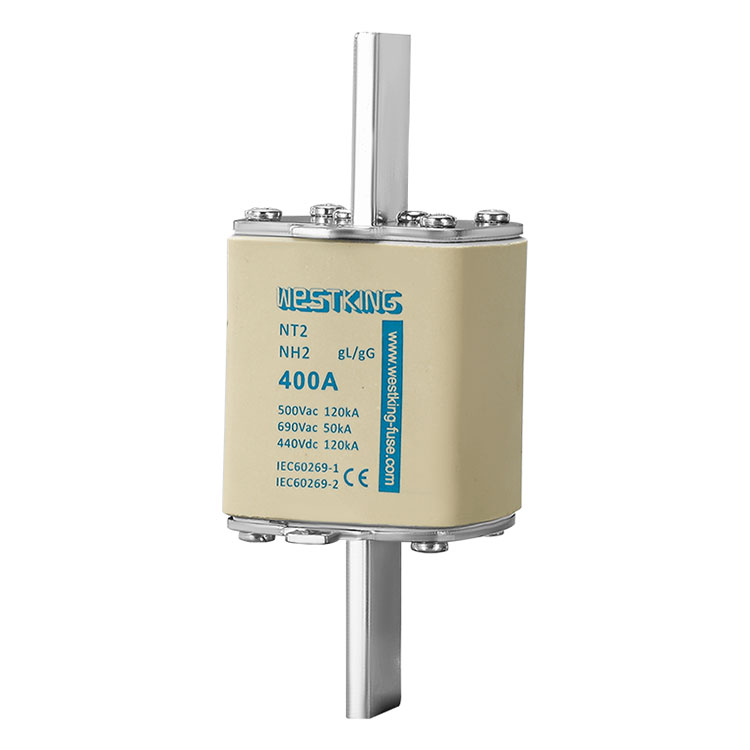

ข้อต่อฟิวส์มีด NH2(NT2)

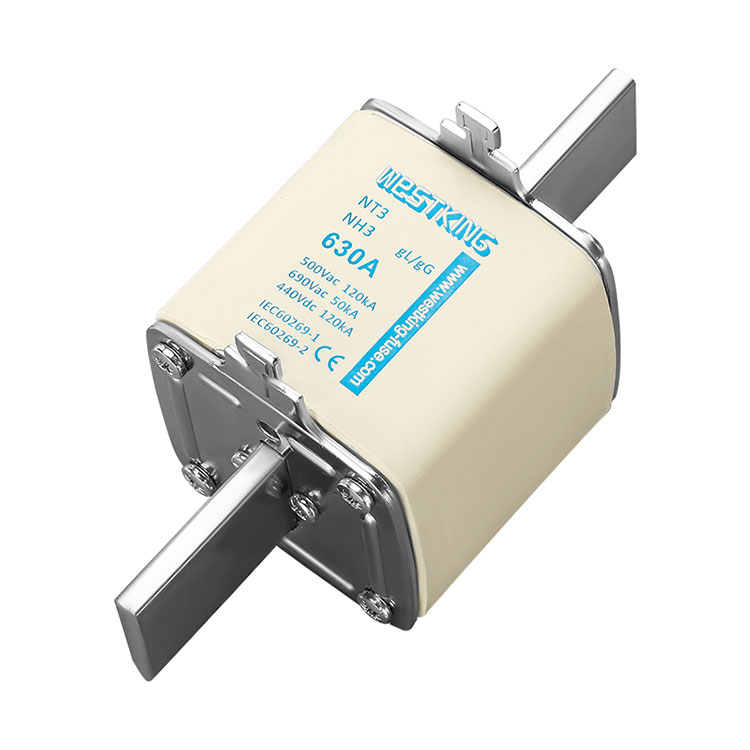

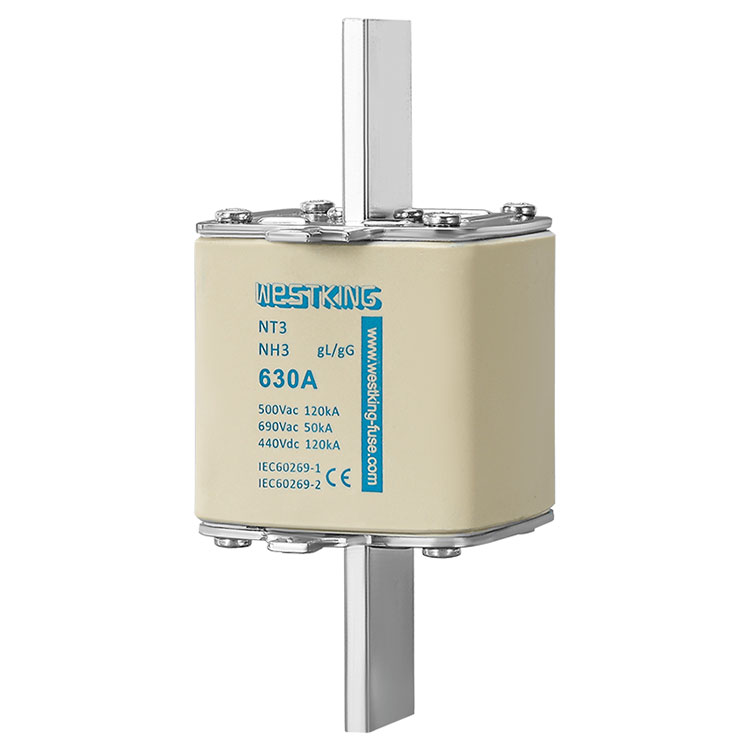

ลิงค์ฟิวส์มีด NH3 (NT3)

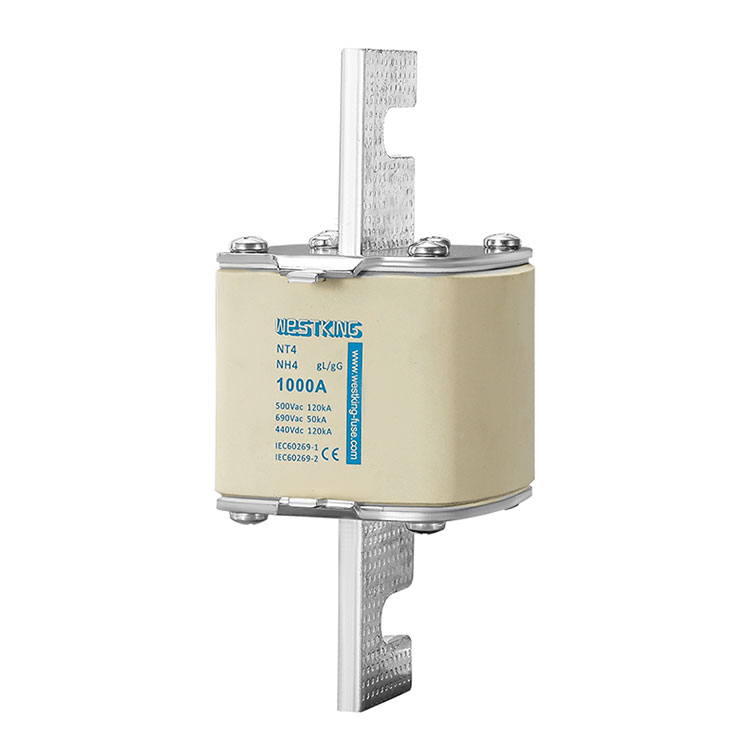

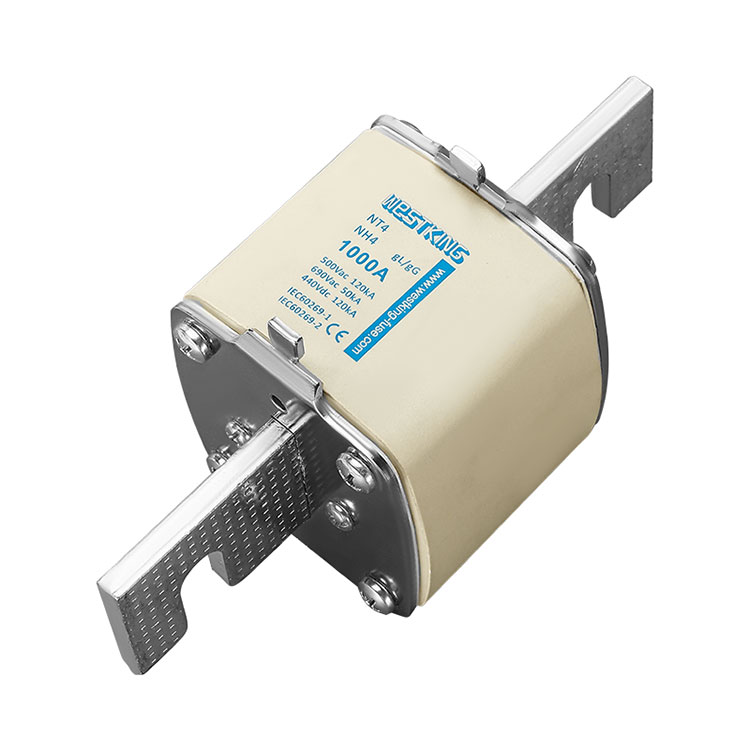

ข้อต่อฟิวส์มีด NH4(NT4)

ช่วงเวลาปัจจุบันของลิงค์ฟิวส์ "gG"

ลิงค์ฟิวส์ NH

แผนผังหน้าตัด

โครงสร้างทั่วไปของฟิวส์ NH (NT) เกี่ยวข้องกับการวางชิ้นส่วนฟิวส์ระหว่างหน้าสัมผัสใบมีดเฉพาะสองอันแล้วห่อหุ้มไว้ภายในฉนวนท่อเซรามิกที่มีหน้าตัดรูปไข่หรือสี่เหลี่ยม หน้าสัมผัสของใบมีดได้รับการแก้ไขที่แผ่นปิดท้ายด้วยตัวดึงที่เข้ากันได้กับด้ามจับทดแทน NH มาตรฐาน ทำให้สามารถใส่และถอดฟิวส์ได้ อุปกรณ์แสดงสถานะ ไม่ว่าจะเป็นตัวบ่งชี้แบบสปริงโหลดที่พื้นผิวปลายด้านนอกหรือตัวบ่งชี้แบบปุ่มที่ด้านหน้าฟิวส์ จะถูกผลักให้เปิดออกเมื่อสายไฟแสดงสถานะละลายเพื่อระบุว่าฟิวส์ทำงานแล้ว

องค์ประกอบฟิวส์ซึ่งกำหนดลักษณะกระแสเวลาของฟิวส์และอุณหภูมิที่เพิ่มขึ้นนั้นทำจากเทปทองแดงหรือเงินและผลิตอย่างพิถีพิถันและแม่นยำ ความหนาของเทปสม่ำเสมอ ค่าการนำไฟฟ้าที่ดี และการตัดที่มีความแม่นยำสูง ช่วยให้มั่นใจได้ว่ามีการกระจายพลังงานต่ำและสอดคล้องกับคุณลักษณะกระแสเวลาที่ระบุ

ตัวเครื่องเซรามิกป้องกันไม่ให้ก๊าซร้อนและโลหะเหลวถูกปล่อยออกสู่สิ่งแวดล้อม ทำจากวัสดุเซรามิกอุตสาหกรรมคุณภาพสูง เช่น แป้งหรืออลูมินา ซึ่งสามารถทนต่ออุณหภูมิและแรงกดดันสูงที่เกิดขึ้นระหว่างการทำงาน

แผ่นปิดท้ายมีตัวดึงจับที่เข้ากันได้กับด้ามจับทดแทน NH มาตรฐาน ช่วยให้สามารถใส่และถอดฟิวส์ด้วยด้ามจับได้ เมื่อใช้ร่วมกับท่อเซรามิก แผ่นปิดท้ายจะสร้างเปลือกทนแรงดันสำหรับการเปลี่ยนส่วนโค้ง

ทรายซิลิกาเป็นสิ่งจำเป็นสำหรับการจำกัดกระแส โดยทั่วไป บริษัท WESTKING New Energy จะใช้ทรายซิลิกาแบบผลึกที่มีความบริสุทธิ์ทางเคมีและแร่ธาตุสูง (ปริมาณซิลิคอนออกไซด์มากกว่า 99.9%) ซึ่งปราศจากความชื้นโดยสิ้นเชิงหลังการอบแห้ง การกระจายขนาดอนุภาคที่ระบุและความหนาแน่นในการเติมที่เหมาะสมที่สุดของทรายซิลิกาเป็นข้อกำหนดพื้นฐานสำหรับฟังก์ชันการสลับ

อุปกรณ์ตัวบ่งชี้สามารถตรวจจับฟิวส์การทำงานได้อย่างรวดเร็ว หากมีแรงสปริงสูงเพียงพอ ก็สามารถใช้เป็นตัวหยุดเพื่อควบคุมสวิตช์ขนาดเล็กหรืออุปกรณ์ปลดล็อคได้

โลหะบัดกรีสามารถแปลงลักษณะกระแสเวลาให้เป็นกระแสหลอมเหลวที่ต่ำกว่าได้ เมื่อเลือกโลหะบัดกรี ควรให้ความสนใจเป็นพิเศษกับผลการผสมของโลหะบัดกรีที่จุดบัดกรีเมื่อมันละลาย การบัดกรีจะต้องอยู่ในตำแหน่งที่ถูกต้องและปริมาณการบัดกรีจะต้องมีความเหมาะสม

หน้าสัมผัสของใบมีดใช้เพื่อเชื่อมต่อตัวฟิวส์และฐานทั้งทางไฟฟ้าและทางกลไก และทำจากทองแดงหรือโลหะผสมทองแดง โดยมีพื้นผิวชุบเงิน เมื่อใช้ในการใช้งานพิเศษในก๊าซที่มีฤทธิ์กัดกร่อน ก็จะใช้หน้าสัมผัสชุบดีบุกหรือนิกเกิลด้วย

ด้วยวัสดุคุณภาพสูงและงานฝีมืออันประณีต ฟิวส์ WESTKING NH จึงรับประกันความปลอดภัยที่เชื่อถือได้สำหรับการส่งและจ่ายพลังงาน ในระหว่างการใช้งานควรให้ความสำคัญกับการตรวจจับและบำรุงรักษาเพื่อให้แน่ใจว่าส่วนประกอบแต่ละชิ้นอยู่ในสภาพที่ดีเพื่อให้มั่นใจว่าอุปกรณ์ไฟฟ้าทำงานอย่างปลอดภัย
